ESTRUTURA
Módulos estruturais de fácil encaixe e montagem, cada módulo possui 1,5 metros de comprimento, atingindo uma altura vertical de até 13 metros.
Módulo de encaixe da base motora em AÇO SAE 1020, e os módulos estruturais em liga de ALUMÍNIO ESPECIAL para o elevador, garantindo a qualidade e segurança necessária.

BASE MOTORA
A base é constituída por motor de uso industrial da WEG, permitindo uso contínuo do elevador, motoredutor acoplado a guincho de fabricação própria, sendo esse conjunto ativado por painel de comando elétrico, contendo inversor de frequência WEG. Com acionamento por botoeira, sobe e desce e botão de emergência.

MÓDULO FINAL
O módulo final é conectado ao bloco cotovelo, o módulo do cotovelo é produzido com tecnologia que permite a variação da angulação, sendo ideal para qualquer inclinação de cobertura.
Apoiando o módulo final, temos os suportes de apoio, feitos em AÇO GALVANIZADO, garantindo qualidade e durabilidade a estrutura.
O módulo final acoplado ao módulo cotovelo, possuem aproximadamente 2 metros, sendo o quanto ficará sobre a cobertura.

FIM DE CURSO
O elevador possui 3 fins de curso, 1 fica na parte da base para parada do carro no retorno e outros 2 encontram-se sobre o módulo final, sendo o primeiro fim de curso utilizado para parada do carro e um segundo como fim de curso de emergência.

INVERSOR DE FREQUÊNCIA
O inversor de frequência CFW100 é um equipamento que possibilita o acionamento de velocidade variável, ou seja é possível alterar a velocidade de elevação da carga. Através do inversor ainda existe a possibilidade de aumento de torque inicial, garantindo ainda mais segurança de todo o conjunto.

O inversor de frequência é utilizado em 220V de rede monofásica.

CARRO TRANSPORTADOR E SUPORTES DE CARGA

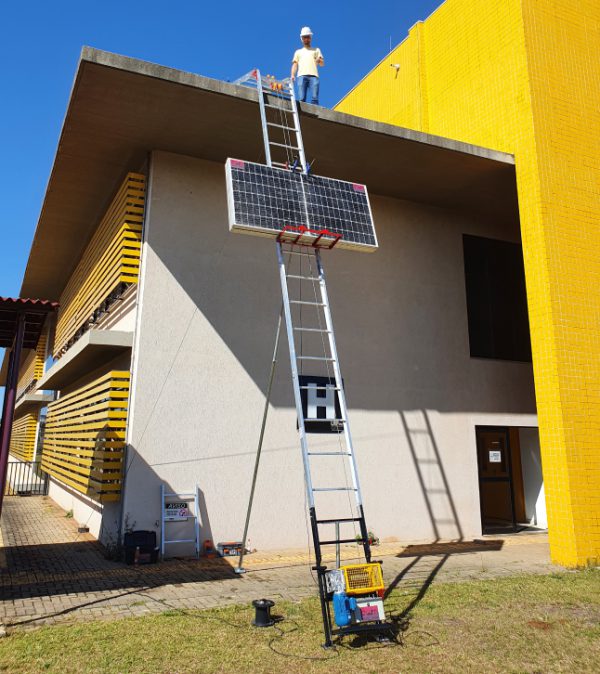

O carro transportador é um chassi, com rodas que travam em três direções, mantendo a carga sempre bem estável durante a elevação. Neste chassi pode-se encaixar diferentes tipos de suportes para transportar diferentes materiais, neste caso o suporte incluido no elevador é o suporte para painéis fotovoltaicos.
O carro transportador ainda contém uma trava de segurança

CARACTERÍSTICAS TÉCNICAS
Capacidade de Carga: 6 Painéis
Alcance Vertical: 2,5 a 13 metros
Alcance de entrega da carga: b 2 metros
Velocidade de elevação (padrão): 13 m/min
Motor: WEG
Inversor de Frequência: WEG
Componentes Elétricos: WEG/Sibratec

O ELEVADOR PORTÁTIL DE CARGA – WM, é um produto desenvolvido e patenteado pela própria empresa, possuímos fabricação própria de todos os componentes estruturais e montagem do painel elétrico, garantindo a segurança e a confiabilidade dos itens fornecidos.

• Cotovelo com regulagem de ângulo para adequação ao nível do telhado;
• Guincho em AÇO 1020 com cabo de aço 3/16” 6×7;
• Automação para acionamento por botoeira e parada com fins de curso;
• Fim de curso de operação e fim de curso de emergência;
• Trava de segurança no carro transportador;
• Estrutura do elevador em ALUMÍNIO;
• Tripés em AÇO GALVANIZADO;
• Carro transportador e base do elevador em AÇO 1020;
• Rodas do carro transportador em NYLON;
• Roldana final em FERRO FUNDIDO, roldanas cotovelo em NYLON endurecido;
• Produto com ART.

*Obs.: A altura de elevação pode ser alterada conforme utilização do cliente, sendo negociável o valor adicional por cada bloco adicionado.
